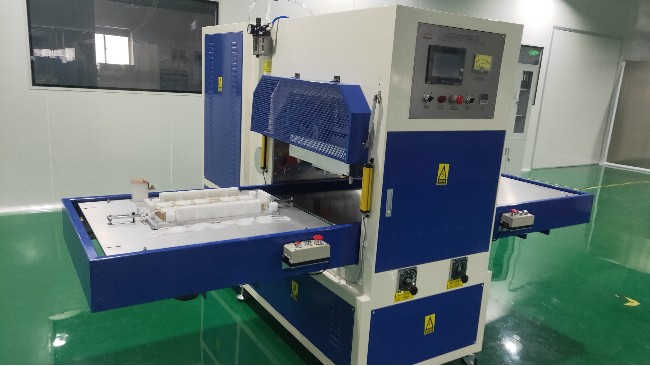

为什么高周波焊接机上压板的各处电压不相同？

高周波上压板各处电压不一致，核心是高频趋肤效应、分布阻抗不均、接触与寄生电容差异、边缘电场畸变四大因素叠加，属于高频高压下的正常物理现象，并非单纯故障。

一、高频趋肤效应（最根本）

高周波频率多为27.12MHz，高频电流只在金属表面极薄一层流动，而非均匀分布在压板截面。

1、电流路径越长、表面粗糙度越大、拐角 / 孔洞越多，高频阻抗就越高，电压降也就越大。

2、压板中心与边缘、孔位与平面、尖角与圆弧处，电流密度差异大，直接导致电压不等。

二、压板自身的分布阻抗不均

上压板是大面积导体，在高频下等效为分布电阻 + 分布电感 + 分布电容的组合网络。

1、电阻不均：材质纯度、厚度、平整度、表面氧化 / 油污 / 划痕，造成各点接触电阻与体电阻不同。

2、电感不均：不同点到高频馈入点（铜排 / 软连接）的距离与回路面积不同，电感量差异显著；离馈入点越远、回路越大，感抗越高、电压越低。

3、电容不均：压板与下极板、模具、机架、空气之间存在寄生电容；边缘、尖角、孔洞处电容更大，高频下容抗分流导致电压降低。

三、接触与连接状态差异

1、馈入点接触不良：高频铜排、软连接、螺栓与压板的接触面积不足、松动、氧化，会在连接点产生局部高阻，使附近电压偏低。

2、模具安装不平：模具与压板贴合不紧密、有间隙或异物，形成接触电容与接触电阻，导致模具覆盖区与非覆盖区电压不同。

3、接地/屏蔽影响：机架、防护罩、周边金属件的接地不良或距离不等，会改变压板各点的对地电位与寄生电容，造成电压分布不均。

四、边缘电场畸变与尖端效应

1、压板边缘、尖角、孔口处，电力线高度集中，形成尖端放电与电场畸变，导致这些区域电压显著降低，甚至出现打火。

2、压板中心区域电场相对均匀，电压通常高于边缘。

五、典型电压分布规律

1、馈入点附近：电压最高（接近高频输出电压）。

2、压板中心：电压次高（电场均匀、阻抗低）。

3、边缘 / 尖角 / 孔位：电压最低（趋肤效应 + 尖端放电 + 寄生电容分流）。

4、模具覆盖区：电压低于裸板区（模具接触增加负载与分流）。

六、是否正常？需要处理吗？

1、轻微不均（≤10%）：正常物理现象，无需处理。

2、严重不均（＞20%）或局部打火：多为接触不良、表面污染、接地不良、模具不平，需清洁表面、紧固连接、改善接地、修平模具。
